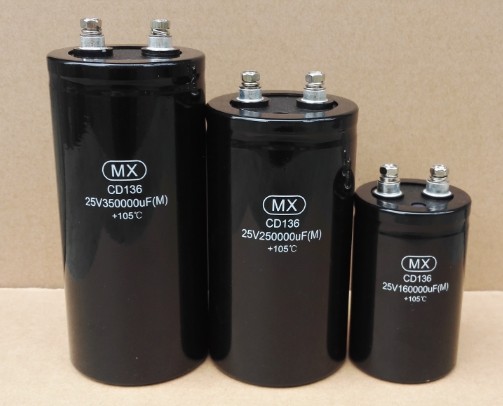

• CD136 Screw Terminal Electrolytic Capacitor

CD136 Screw Terminal Electrolytic Capacitor

  • سلسلة: CD136
  • مجموعة العمل الجهد: 25V~500Vdc
  • السعة المدى: 220uF~330000uF
  • درجة حرارة العمل: -40~+105°C
  • تحميل الحياة: 2000h at 105°C
  • تطبيق: Professional Inverters and Power Supplies



دليل تحميل المنتج (ملفx) إرسال رسالة بريد إلكتروني لنا!

■ مقدمة المنتج

CD136 Screw Terminal Aluminum Electrolytic Capacitors, Large Can, Screw Termination, Capacitors with Ccrew Terminals

Feature:
Standard at 85°C

Application:
UPS, Drive, Inverter.

■ Specification
  Specification  Size
  (mm)
 PartNumber  Similar P/N  Similar P/N  Similar P/N
 25V 10000UF  36X53  ECG1EPK103MA053DD  B41550E5109Q  B41570E5109Q  B41554E5109Q
 25V 15000UF  36X83  ECG1EPK153MA063DD  B41560A5159M  B41580A5159M  B41550E5159Q
 25V 15000UF  36X83  B41570E5159Q  B41554E5159Q  -  -
 25V 22000UF  36X83  ECG1EPK223MA063DD  B41456B5229M  B41560A5229M  B41550E5229Q
 25V 22000UF  36X83  B41570E5229Q  B41554E5229Q  B41458B5229M  B41580A5229M
 25V 33000UF  36X100  ECG1EPK333MA100DD  B41550E5339Q  B41570E5339Q  -
 25V 47000UF  51X75  ECG1EPK473MC075DD  B41550E5479Q  B41570E5479Q  -
 25V 68000UF  51X115  ECG1EPK683MC115DD  B41550E5689Q  B41570E5689Q  B41560A5689M
 25V 68000UF  -  B41580A5689M  -  -  -
 25V 100000UF  64X96  ECG1EPK104MD096DD  B41550A5100M  B41570A5100M  B41560E5100Q
 25V 100000UF  -  B41580E5100Q  -  -  -
 25V 150000UF  64X115  ECG1EPK154MD115DD  B41550A5150M  B41570A5150M  B41560A5150Q
 25V 150000UF  -  B41580A5150Q  -  -  -
 25V 220000UF  77X115  ECG1EPK224ME115DD  B41550A5220M  B41570A5220M  -
 25V 330000UF  90X131  ECG1EPK334MF131DD  B41550A5330M  B41570A5330M  -
 35V 6800UF  36X53  ECG1VPK682MA053DD  -  -  -
 35V 10000UF  36X83  ECG1VPK103MAC83DD  -  -  -
 35V 15000UF  36X83  ECG1VPK153MAC83DD  -  -  -
 35V 22000UF  36X100  ECG1VPK223MA100DD  -  -  -
 35V 33000UF  51X75  ECG1VPK333MC075DD  -  -  -
 35V 47000UF  51X96  ECG1VPK473MC096DD  -  -  -
 35V 68000UF  51X115  ECG1VPK683MC115DD  -  -  -
 35V 100000UF  64X115  ECG1VPK104MD115DD  -  -  -
 35V 150000UF  77X115  ECG1VPK154ME115DD  -  -  -
 35V 220000UF  90X131  ECG1VPK224MF131DD  -  -  -
 40V 22000UF  -  B41550E7229Q  B41570E7229Q  -  -
 40V 33000UF  -  B41550E7339Q  B41570E7339Q  B41560A7339M  B41580A7339M
 40V 47000UF  -  B41550E7479Q  B41570E7479Q  B41560A7479M  B41580A7479M
 40V 68000UF  -  B41550E7689Q  B41570E7689Q  B41560A7689M  B41580A7689M
 40V 100000UF  -  B41550A7100Q  B41570A7100Q  B41560A7100M  B41580A7100M
 40V 150000UF  -  B41560A7150M  B41580A7150M  -  -
 40V 220000UF  -  B41560A7220M  B41580A7220M  -  -
 50V 3300UF  36X53  ECG1HPK332MAOS3DD  -  -  -
 50V 4700UF  36X53  ECG1HPK472MA053DD  -  -  -
 50V 6800UF  36X83  ECG1HPK682MA083DD  -  -  -
 50V 10000UF  36X83  ECG1HPK103MA083DD  -  -  -
 50V 15000UF  36X100  ECG1HPK153MA100DD  -  -  -
 50V 22000UF  51X75  ECG1HPK223MC075DD  -  -  -
 50V 33000UF  51X115  ECG1HPK333MC115DD  -  -  -
 50V 47000UF  64X96  ECG1HPK473MD096DD  -  -  -
 50V 68000UF  64X115  ECG1HPK683MD115DD  -  -  -
 50V 100000UF  77X115  ECG1HPK104ME115DD  -  -  -
 50V 150000UF  90X131  ECG1HPK154MF131DD  -  -  -
 63V 2200UF  36X53  ECG1JPK222MAD53DD  -  -  -
 63V 3300UF  36X53  ECG1JPK332MAD53DD  -  -  -
 63V 4700UF  36X83  ECG1JPK472MAD83DD  -  -  -
 63V 6800UF  36X83  ECG1JPK682MAD83DD  -  -  -
 63V 10000UF  36X100  ECG1JPK103MA100DD  B41550E8109Q  B41570E8109Q  -
 63V 15000UF  51X75  ECG1JPK153MC075DD  B41550E8159Q  B41570E8159Q  B41560A8159M
 63V 22000UF  51X96  ECG1JPK223MC096DD  B41550E8229Q  B41570E8229Q  B41560A8229M
 63V 33000UF  64X96  ECG1JPK333MD096DD  B41550E8339Q  B41570E8339Q  B41560A8339M
 63V 47000UF  64X115  ECG1JPK473MD115DD  B41550A8479Q  B41570A8479Q  B41560A8479M
 63V 68000UF  77X115  ECG1JPK683ME115DD  B41560A8689M  B41580A8689M  -
 63V 100000UF  90X131  ECG1JPK104MF131DD  B41560A8100M  B41580A8100M  -
 80V 2200UF  36X53  ECG1KPK222MA053DD  -  -  -
 80V 3300UF  36X83  ECG1KPK332MA063DD  -  -  -
 80V 4700UF  36X83  ECG1KPK472MAC83DD  -  -  -
 80V 6800UF  36X100  ECG1KPK682MA100DD  -  -  -
 80V 10000UF  51X75  ECG1KPK103MC075DD  -  -  -
 80V 15000UF  51X96  ECG1KPK153MC096DD  -  -  -
 80V 22000UF  64X96  ECG1KPK223MD096DD  -  -  -
 80V 33000UF  77X96  ECG1KPK333ME096DD  -  -  -
 80V 47000UF  77X115  ECG1KPK473ME115DD  -  -  -
 80V 68000UF  90X131  ECG1KPK683MF131DD  -  -  -
 100V 1000UF  36X53  ECG2APK102MA053DD  -  -  -
 100V 1500UF  36X53  ECG2APK152MA053DD  -  -  -
 100V 2200UF  36X83  ECG2APK222MA083DD  -  -  -
 100V 3300UF  36X83  ECG2APK332MA083DD  -  -  -
 100V 4700UF  36X100  ECG2APK472MA100DD  B41550E9478Q  B41570E9478Q  -
 100V 6800UF  51X75  ECG2APK682MC075DD  B41550E9688Q  B41570E9688Q  B41560A9688M
 100V 10000UF  51X96  ECG2APK103MC096DD  B41550E9109Q  B41570E9109Q  B41560A9109M
 100V 15000UF  64X96  ECG2APK153MD096DD  B41550E9159Q  B41570E9159Q  B41560A9159M
 100V 22000UF  77X96  ECG2APK223ME096DD  B41550A9229Q  B41570A9229Q  B41560A9229M
 100V 33000UF  77X130  ECG2APK333ME130DD  B41550A9339Q  B41570A9339Q  B41560A9339M
 100V 47000UF  90X131  ECG2APK473MF131DD  -  -  -
 160V 470UF  36X53  ECG2CPK471MA053DD  -  -  -
 160V 680UF  36X53  ECG2CPK681MA053DD  -  -  -
 160V 1000UF  36X83  ECG2CPK102MA083DD  -  -  -
 160V 1500UF  36X83  ECG2CPK152MA083DD  -  -  -
 160V 2200UF  36X100  ECG2CPK222MA100DD  -  -  -
 160V 3300UF  51X83  ECG2CPK332MC083DD  -  -  -
 160V 4700UF  51X96  ECG2CPK472MC096DD  -  -  -
 160V 6800UF  64X96  ECG2CPK682MD096DD  -  -  -
 160V 10000UF  77X96  ECG2CPK103ME096DD  -  -  -
 160V 15000UF  77X130  ECG2CPK153ME130DD  -  -  -
 160V 22000UF  90X131  ECG2CPK223MF131DD  -  -  -
 200V 330UF  36X53  ECG2DPK331MA053DD  -  -  -
 200V 470UF  36X53  ECG2DPK471MA053DD  -  -  -
 200V 680UF  36X53  ECG2DPK681MA053DD  -  -  -
 200V 1000UF  36X83  ECG2DPK102MA083DD  -  -  -
 200V 1500UF  36X100  ECG2DPK152MA100DD  -  -  -
 200V 2200UF  51X75  ECG2DPK222MC075DD  -  -  -
 200V 3300UF  51X96  ECG2DPK332MC096DD  -  -  -
 200V 4700UF  64X96  ECG2DPK472MD096DD  -  -  -
 200V 6800UF  64X115  ECG2DPK682MD115DD  -  -  -
 200V 10000UF  77X115  ECG2DPK103ME115DD  -  -  -
 200V 15000UF  90X131  ECG2DPK153MF131DD  -  -  -
 250V 330UF  36X53  ECG2EPK331MA053DD  -  -  -
 250V 470UF  36X53  ECG2EPK471MA053DD  -  -  -
 250V 680UF  36X83  ECG2EPK681MA083DD  -  -  -
 250V 1000UF  36X100  ECG2EPK1G2MA100DD  -  -  -
 250V 1500UF  51X75  ECG2EPK152MC075DD  -  -  -
 250V 2200UF  51X96  ECG2EPK222MC096DD  -  -  -
 250V 3300UF  64X96  ECG2EPK332MD096DD  -  -  -
 250V 4700UF  64X115  ECG2EPK472MD115DD  -  -  -
 250V 6800UF  64X115  ECG2EPK682MD115DD  -  -  -
 250V 10000UF  77X155  ECG2EPK103ME155DD  -  -  -
 250V 15000UF  90X157  ECG2EPK153MF157DD  -  -  -
 350V 1800UF  -  B43742A4188M  B43762A4188M  -  -
 350V 2200UF  -  B43742A4228M  B43762A4228M  -  -
 350V 2700UF  -  B43742A4278M  B43762A4278M  B43742B4278M  B43762B4278M
 350V 3300UF  -  B43742A4338M  B43762A4338M  B43743B4338M  B43763B4338M
 350V 3900UF  -  B43742A4398M  B43762A4398M  B43743A4398M  B43763A4398M
 350V 4700UF  -  B43742A4478M  B43762A4478M  B43743A4478M  B43763A4478M
 350V 5600UF  -  B43742A4568M  B43762A4568M  B43742B4568M  B43762B4568M
 350V 6800UF  -  B43742A4688M  B43762A4688M  B43742B4688M  B43762B4688M
 350V 8200UF  -  B43742A4828M  B43762A4828M  B43743A4828M  B43763A4828M
 350V 10000UF  -  B43742A4109M  B43762A4109M  B43742B4109M  B43762B4109M
 350V 12000UF  -  B43742A4129M  B43762A4129M  B43742B4129M  B43762B4129M
 350V 15000UF  -  B43742A4159M  B43762A4159M  B43742B4159M  B43762B4159M
 350V 18000UF  -  B43742A4189M  B43762A4189M  B43743A4189M  B43763A4189M
 350V 22000UF  -  B43742A4229M  B43762A4229M  -  -
 400V 1000UF  51X75  ECG2GPK102MC075DD  -  -  -
 400V 1200UF  51X96  ECG2GPK122MC096DD  -  -  -
 400V 1500UF  51X115  ECG2GPK152MC115DD  B43742A9158M  B43762A9158M  -
 400V 1800UF  51X130  ECG2GPK182MC130DD  B43742A9188M  B43762A9188M  -
 400V 2200UF  64X96  ECG2GPK222MD096DD  B43742A9228M  B43762A9228M  B43742B9228M
 400V 2700UF  64X115  ECG2GPK272MD115DD  B43742A9278M  B43762A9278M  B43743A9278M
 400V 3300UF  64X130  ECG2GPK332MD130DD  B43742A9338M  B43762A9338M  B43743A9338M
 400V 3900UF  64X155  ECG2GPK392MD155DD  B43742A9398M  B43762A9398M  B43742B9398M
 400V 3900UF  77X115  ECG2GPK392ME115DD  -  -  -
 400V 4700UF  64X195  ECG2GPK472MD195DD  B43742A9478M  B43762A9478M  B43742B9478M
 400V 4700UF  77X130  ECG2GPK472ME130DD  -  -  -
 400V 5600UF  64X195  ECG2GPK562MD195DD  B43742A9568M  B43762A9568M  B43742B9568M
 400V 5600UF  77X155  ECG2GPK562ME155DD  B43742C9568M  B43762C9568M  B43743A9568M
 400V 6800UF  90X157  ECG2GPK682MF157DD  B43742A9688M  B43762A9688M  B43743A9688M
 400V 8200UF  90X157  ECG2GPK822MF157DD  B43742A9828M  B43762A9828M  B43742B9828M
 400V 10000UF  90X196  ECG2GPK103MF196DD  B43742A9109M  B43762A9109M  B43742B9109M
 400V 12000UF  -  B43742A9129M  B43762A9129M  B43742B9129M  B43762B9129M
 400V 15000UF  -  B43742A9159M  B43762A9159M  B43743A9159M  B43763A9159M
 400V 18000UF  -  B43742A9189M  B43762A9189M  -  -
 450V 220UF  36X53  ECG2WPK221MA053DD  -  -  -
 450V 330UF  36X100  ECG2WPK331MA100DD  -  -  -
 450V 470UF  51X83  ECG2WPK471MC083DD  -  -  -
 450V 680UF  51X96  ECG2WPK681MC096DD  -  -  -
 450V 1000UF  51X100  ECG2WPK102MC100DD  B43742A5108M  B43762A5108M  -
 450V 1200UF  -  B43742A5128M  B43762A5128M  -  -
 450V 1500UF  51X130  ECG2WPK152MC130DD  B43742A5158M  B43762A5158M  B43742B5158M
 450V 1800UF  -  B43742A5188M  B43762A5188M  B43743B5188M  B43763B5188M
 450V 2200UF  64X115  ECG2WPK222MD115DD  B43742A5228M  B43762A5228M  B43743A5228M
 450V 2700UF  -  B43742A5278M  B43762A5278M  B43742B5278M  B43762B5278M
 450V 3300UF  77X130  ECG2WPK332ME130DD  B43742A5338M  B43762A5338M  B43742B5338M
 450V 3900UF  -  B43742A5398M  B43762A5398M  B43743A5398M  B43763A5398M
 450V 4700UF  77X155  ECG2WPK472ME155DD  B43742A5478M  B43762A5478M  B43742B5478M
 450V 5600UF  90X157  ECG2WPK562MF157DD  B43742A5568M  B43762A5568M  B43743A5568M
 450V 6800UF  -  B43742A5688M  B43762A5688M  B43742B5688M  B43762B5688M
 450V 8200UF  -  B43742A5828M  B43762A5828M  B43742B5828M  B43762B5828M
 450V 10000UF  -  B43742A5109M  B43762A5109M  B43743A5109M  B43763A5109M

Datasheet(PDF) of CD136 Screw Termination / Large Can Aluminum Electrolytic Capacitors, Please Contact us.

Tips: We are not supply original Epcos/TDK Aluminum Electrolytic Capacitors, which we supply are replacement parts.

■ How To Order
Send us the Part Number, for example, ECG2WPK562MF157DD.
